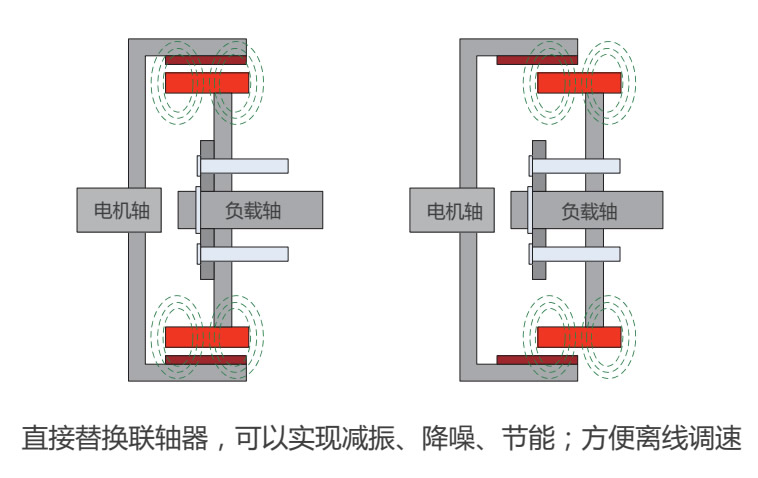

套筒式永磁变速器由导体转子、永磁转子和调节销轴组成，导体转子与电机轴连接，永磁转子与负载轴连接。导体转子切割永磁转子的磁力线会产生感应磁场，导体转子上的感应磁场与永磁转子的永磁场互相耦合，实现动力的传递。通过在离线状态转动调节销轴可以改变导体转子与永磁转子的啮合面积，从而改变导体转子切割永磁转子磁力线的多少，调节传递的扭矩，最终实现对负载的调速。

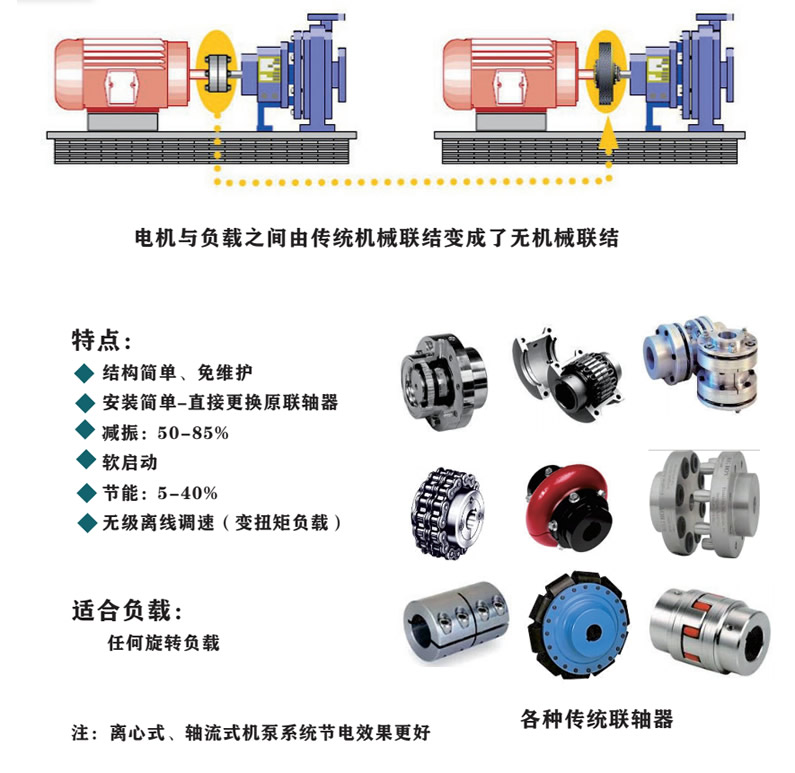

1. 主要特点：

安装简单，无需改造基础

操作简单，离线调速

结构简单，可靠性高

维护简单

节电率10-60%

无联结、减振、降噪

轻载启动

过载保护

2. 适用工况：

适用于相对稳定工况。

3. 适用负载：

离心式风机/泵/压缩机

轴流式风机/泵

4. 适用功率：

2极电机：45-450kW

4极及以上电机：20-500kW

技术参数：

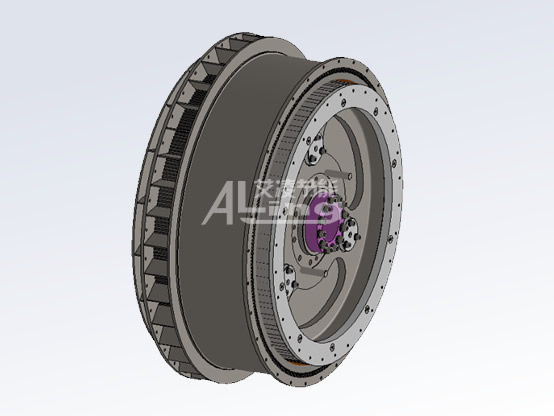

自冷型永磁变速器

选型表：
